Зарядная станция для электромобиля: параметры выбора и особенности установки

Электромобили становятся все более привычной частью городской и частной инфраструктуры, и вместе с этим растет потребность в удобной и безопасной зарядке. При этом выбор зарядной станции зависит не только от мощности: важно учитывать характеристики автомобиля, тип разъема, возможности электросети, место установки и дополнительные функции оборудования.

В этой статье разберем, на что обратить внимание перед покупкой зарядной станции для электромобиля, чем отличаются модели разной мощности, как выбрать подходящий разъем и формат установки, а также какие параметры особенно важны для ежедневной и коммерческой эксплуатации.

Начнем с базовых характеристик, которые стоит определить еще до сравнения конкретных моделей. Они помогут понять, какая станция действительно подойдет под автомобиль и условия будущей эксплуатации.

Какие параметры учитывать перед выбором зарядной станции

Основные параметры — мощность, количество фаз, тип разъема, количество зарядных постов, способ установки и возможности электросети объекта. Для коммерческой эксплуатации дополнительно имеют значение удаленное управление, авторизация пользователей, учет энергопотребления и интеграция станции в систему управления зарядной инфраструктурой.

Для дистрибьютора это удобная отправная точка при работе с запросом заказчика: сначала определяется сценарий использования, затем параметры объекта и автомобиля, после чего подбирается конкретная конфигурация.

Совместимость зарядного устройства с моделью электромобиля

Перед выбором станции необходимо проверить максимальную мощность, которую бортовое зарядное устройство электромобиля способно принимать от сети переменного тока.

Если автомобиль поддерживает зарядку переменным током мощностью до 11 кВт, при подключении к станции на 22 кВт он будет заряжаться с мощностью не более 11 кВт. Использование более мощной станции в этом случае допустимо: автомобиль потребляет только ту мощность, которую позволяет его бортовое зарядное устройство. При этом запас по мощности может оказаться полезным в будущем, например при замене электромобиля на модель, способную принимать от сети большую мощность.

Скорость зарядки и время восполнения энергии

Для регулярной зарядки электромобиля дома, на парковке офиса или гостиницы обычно используются зарядные станции переменного тока (AC). Они рассчитаны на ситуации, когда автомобиль может оставаться подключенным в течение нескольких часов — например, ночью в гараже или в течение рабочего дня на парковке. В отличие от быстрых станций постоянного тока (DC), здесь приоритетом становится не минимальное время зарядки, а удобное регулярное восполнение запаса энергии.

При зарядке переменным током энергия поступает на бортовое зарядное устройство электромобиля, которое преобразует переменный ток в постоянный, необходимый аккумуляторной батарее. Такой способ хорошо подходит для повседневного использования, когда нет необходимости восполнять заряд за минимальное время. Кроме того, зарядка с умеренной мощностью создает меньшую тепловую нагрузку на аккумулятор по сравнению с регулярным использованием высокомощной быстрой зарядки постоянным током.

Чтобы приблизительно определить, сколько времени потребуется на восполнение энергии, можно использовать простую формулу:

Время зарядки ≈ необходимое количество энергии, кВт·ч / фактическая мощность зарядки, кВт.

Например, если необходимо восполнить 50 кВт·ч, при фактической мощности зарядки 7 кВт расчетное время составит чуть больше 7 часов. Однако при повседневной эксплуатации обычно не требуется каждый раз заряжать полностью разряженный аккумулятор: автомобиль подключают к станции с определенным остаточным запасом энергии. Например, если после поездок в батарее осталось 20–30% заряда, восполнить потребуется только недостающую часть емкости, поэтому время зарядки будет меньше, чем при расчете от 0 до 100%.

Фактическая продолжительность зарядки зависит от объема энергии, который необходимо восполнить, мощности станции, возможностей бортового зарядного устройства автомобиля, температуры аккумулятора и алгоритмов системы управления батареей. Поэтому при выборе станции стоит учитывать не только ее номинальную мощность, но и возможности конкретного электромобиля, а также привычный режим эксплуатации: ежедневный пробег, остаточный заряд и время, в течение которого автомобиль обычно находится на парковке.

Условия эксплуатации и место установки оборудования

Для гаража и закрытого паркинга важны компактность и удобство размещения. При наружной установке необходимо учитывать защищенность корпуса от воздействия окружающей среды и механических нагрузок.

Станции серии SMARTWATT EVC имеют степень защиты корпуса IP54, а отдельные модели — механическую защиту IK10. Это позволяет рассматривать их не только для частных помещений, но и для парковок ЖК, бизнес-центров, отелей и других объектов.

Для B2B-проектов необходимо заранее оценивать и организацию парковочного пространства: расположение машино-мест, длину кабеля, маршруты прокладки силовой линии, наличие стены для крепления либо необходимость напольной установки.

Какая мощность нужна для зарядки электромобиля

Выбирать станцию только по принципу «чем мощнее, тем лучше» неправильно. Необходимо сопоставить возможности электромобиля, выделенную мощность объекта и предполагаемый режим эксплуатации.

В линейке SMARTWATT представлены решения на 7, 11, 22 и 44 кВт, что позволяет охватить как бытовые, так и коммерческие сценарии использования.

Чем отличаются станции мощностью 7, 11, 22 и 44 кВт

7 кВт — практичный вариант для дома и регулярной ночной зарядки. Такая мощность подходит для объектов с однофазной сетью 220 В при наличии необходимого резерва мощности.

11 кВт — трехфазное решение, позволяющее сократить время зарядки при условии, что автомобиль способен принимать соответствующую мощность. Например, SMARTWATT EVC AC 11K 3P RP Type2 рассчитана на трехфазную сеть 380 В, ток до 16 А и оснащается пятиметровым кабелем Type 2.

22 кВт — вариант для более производительной зарядки при наличии трехфазной сети и достаточной выделенной мощности на объекте. Станции такой мощности подходят как для частного использования, так и для коммерческой зарядной инфраструктуры. В линейке SMARTWATT представлены разные исполнения: бытовая модель SMARTWATT EVC AC 22K 3P RP Type2 и коммерческая SMARTWATT EVC AC 22K 3P CP GBT. Это позволяет подобрать станцию мощностью 22 кВт с учетом не только характеристик автомобиля и электросети, но и условий эксплуатации — дома, на корпоративной или общественной парковке.

44 кВт в линейке SMARTWATT реализуются в том числе как два зарядных поста по 22 кВт. Это важно учитывать: речь идет не о передаче 44 кВт одному автомобилю, а о возможности одновременно обслуживать две машины. Например, напольная SMARTWATT EVC AC 44K 3P CP2 Type2 ST-B оснащена двумя постами по 22 кВт.

Как выбрать разъем для зарядной станции электромобиля

Разъем — один из параметров, который необходимо определить до заказа оборудования. Ошибка может привести к необходимости использовать дополнительный адаптер или заменить конфигурацию станции.

Основные стандарты подключения электромобилей

При выборе зарядной станции необходимо проверить, какой разъем используется конкретным электромобилем. Для европейских моделей широко распространен Type 2, тогда как у автомобилей китайского рынка часто встречается GB/T. Type 1 характерен прежде всего для ряда автомобилей азиатского и американского происхождения предыдущих поколений.

В линейке SMARTWATT EVC представлены зарядные станции с разъемами Type 2 и GB/T, что позволяет подобрать решение для электромобилей европейского и китайского рынков. Также доступны кабели-переходники Type 2 — Type 2 и Type 2 — GB/T.

Как определить подходящий разъем для своего автомобиля

Самый надежный способ — проверить техническую документацию автомобиля и непосредственно зарядный порт. Нужно определить тип зарядного разъема и максимально допустимую мощность зарядки переменным током.

Для B2B-проекта желательно анализировать не одну машину, а предполагаемый парк пользователей. Например, для гостиницы, бизнес-центра или общественной парковки конфигурация, рассчитанная только на один тип автомобилей, может ограничить востребованность зарядного сервиса.

Для смешанного парка интерес представляет, например, SMARTWATT EVC AC 44K 3P CP2 Type2 GBT ST-B: напольная коммерческая станция имеет два зарядных поста с разъемами Type 2 и GB/T.

Особенности выбора бытовых и коммерческих ЭЗС

Разделение на бытовые и коммерческие станции связано не только с мощностью. Отличаются сценарии эксплуатации, требования к управлению пользователями, подключению к информационным системам и интенсивности работы.

Особенности станций для частного дома и гаража

Для частного пользователя на первом месте обычно находятся достаточная мощность, компактность, простой монтаж и удобное управление. Бытовые модели SMARTWATT EVC доступны в исполнениях 7, 11 и 22 кВт. Они поддерживают управление через мобильное приложение, настройку расписания, RFID-доступ и динамическую балансировку нагрузки.

Зарядные решения для многоквартирных домов

В ЖК необходимо учитывать значительно больше факторов: выделенную мощность паркинга, количество потенциальных пользователей, организацию доступа, учет энергопотребления и возможность дальнейшего увеличения количества зарядных точек.

Здесь особенно важен предварительный расчет. Если сегодня требуется один зарядный пост, а через несколько лет их станет десять, проектирование каждого подключения независимо может привести к перегрузке сети и дорогостоящей модернизации.

Поэтому для застройщиков, управляющих компаний и интеграторов ЭЗС целесообразно рассматривать как часть инженерной инфраструктуры объекта.

Оборудование для бизнеса и общественных парковок

На парковках офисов, гостиниц, торговых и бизнес-центров зарядные станции могут использоваться сотрудниками, арендаторами, гостями и посетителями. Поэтому при выборе оборудования важно учитывать предполагаемое количество пользователей, продолжительность стоянки автомобилей и необходимое количество зарядных постов.

Для объектов с несколькими зарядными местами также стоит заранее предусмотреть возможность дальнейшего расширения инфраструктуры. Например, двухпостовая станция позволяет одновременно обслуживать два автомобиля и эффективнее использовать выделенную под зарядку зону парковки.

Какой формат установки зарядной станции выбрать

Формат установки зарядной станции стоит выбирать с учетом особенностей объекта, расположения парковочных мест и доступного пространства. В линейке SMARTWATT представлены настенные и стоечные модели: первые удобны для размещения в гаражах и на парковках рядом со стеной здания, вторые позволяют организовать зарядную точку непосредственно возле машино-мест. Подходящий вариант зависит от планировки парковки, предполагаемой интенсивности эксплуатации и требований к размещению оборудования.

Настенные модели: преимущества и ограничения

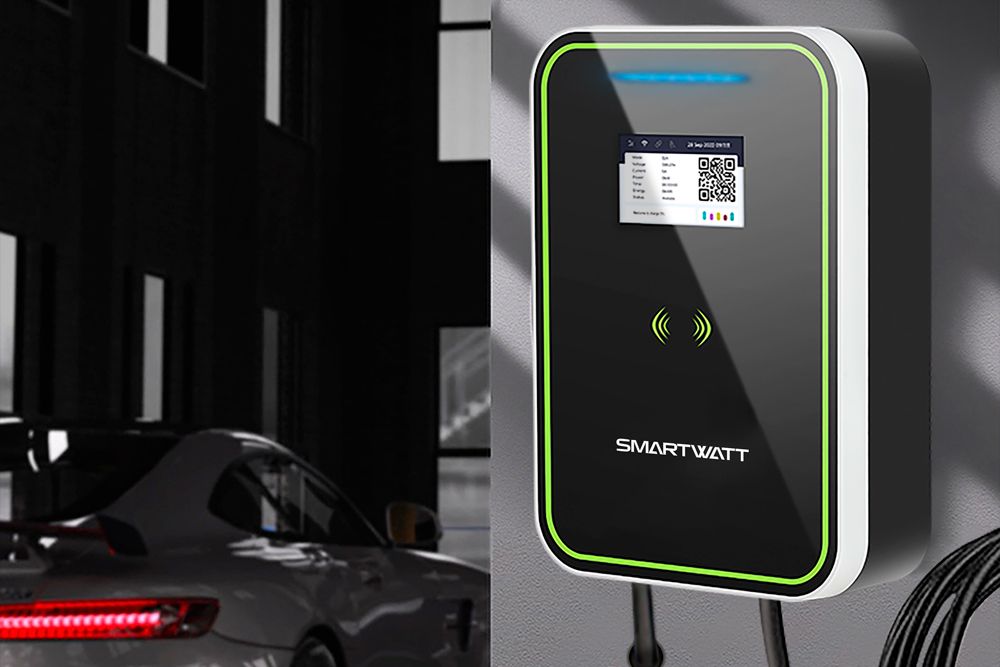

Настенная ЭЗС занимает минимум пространства и удобна там, где рядом с машино-местом имеется подходящая капитальная поверхность. Это рациональный вариант для гаража, подземного паркинга, парковочного места у здания или небольшой коммерческой площадки. В каталоге SMARTWATT настенное исполнение доступно как для бытовых, так и для коммерческих станций.

Ограничение очевидно: если парковочное место расположено вдали от стены, понадобится другое решение.

Напольные станции для интенсивной эксплуатации

Напольная станция удобна на открытых парковках и объектах, где зарядную точку необходимо расположить непосредственно рядом с машино-местами.

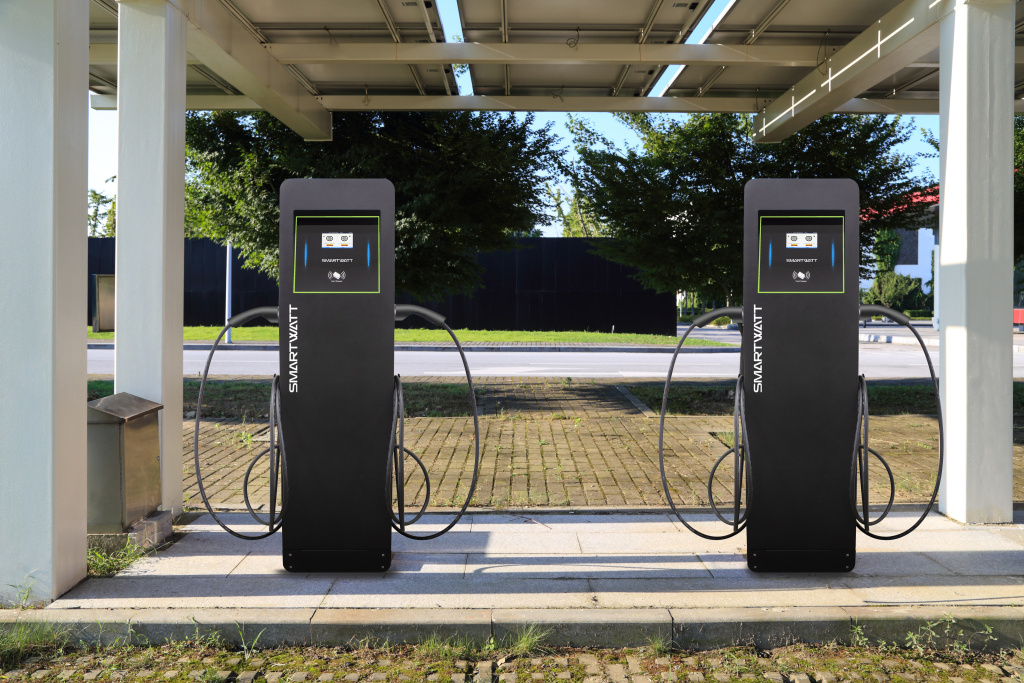

Для коммерческих проектов SMARTWATT предлагает двухпостовые стоечные модели мощностью 44 кВт. Такой формат особенно интересен для бизнеса: одна точка инфраструктуры позволяет организовать зарядку двух автомобилей одновременно. Напольное исполнение также дает проектировщику больше свободы при планировании парковочного пространства.

Требования к монтажу и подключению оборудования

ЭЗС является мощной электрической нагрузкой, поэтому монтаж должен выполняться с учетом проектных требований, параметров кабельной линии, заземления и защитной аппаратуры.

1. доступную мощность объекта;
2. однофазное или трехфазное подключение;
3. место установки;
4. трассу силового кабеля;
5. параметры заземления;
6. необходимые устройства защиты;
7. потребность в сетевом подключении для удаленного управления;
8. возможность будущего расширения системы.

Для коммерческого объекта желательно выполнить этот расчет до формирования спецификации. Тогда дистрибьютор или интегратор сможет предложить заказчику корректную конфигурацию оборудования, а не корректировать проект после поставки.

Какие функции зарядной станции действительно нужны

Дополнительные функции зарядной станции упрощают повседневную эксплуатацию, а на коммерческих объектах помогают управлять доступом, контролировать работу оборудования и учитывать энергопотребление. Набор необходимых возможностей зависит от того, где и как будет использоваться станция.

Управление и мониторинг работы зарядной станции

Для домашнего использования полезны удаленный контроль процесса зарядки и возможность задавать расписание. На коммерческих объектах может потребоваться управление несколькими зарядными точками, разграничение доступа пользователей и учет потребленной электроэнергии.

Коммерческие модели SMARTWATT поддерживают протокол OCPP, который позволяет интегрировать станции в централизованные системы управления зарядной инфраструктурой. Для передачи данных в зависимости от модели могут использоваться Wi-Fi, проводное сетевое подключение или мобильная связь 4G. Авторизация с помощью RFID-карт позволяет ограничивать доступ к зарядке, например на территории офиса, закрытого паркинга или корпоративного автопарка.

Данные об энергопотреблении помогают контролировать использование зарядных точек, оценивать затраты и планировать дальнейшее расширение инфраструктуры.

Защита и управление нагрузкой

Зарядная станция создает продолжительную нагрузку на электросеть, поэтому при выборе оборудования необходимо учитывать предусмотренные производителем функции электрической защиты. Их конкретный набор зависит от модели и указывается в технической документации.

Для домашней зарядной станции полезной функцией может стать динамическая балансировка нагрузки, особенно если одновременно с зарядкой автомобиля работают другие мощные потребители. В бытовых моделях SMARTWATT EVC для этого предусмотрены встроенные измерительные трансформаторы тока, которые позволяют регулировать зарядную мощность с учетом текущей нагрузки на электросеть.

Как сравнить зарядные станции перед покупкой

• номинальная мощность и количество фаз;
• совместимость разъема с автомобилем;
• доступная мощность электросети;
• количество зарядных постов;
• способ установки;
• степень защиты корпуса при наружном размещении;
• необходимые функции управления.

Для коммерческих проектов также важны авторизация пользователей, учет энергопотребления, возможность централизованного управления и дальнейшего расширения зарядной инфраструктуры.

Ошибки при выборе зарядной станции для электромобиля

Большинство ошибок связано не с самой зарядной станцией, а с несоответствием выбранного оборудования характеристикам автомобиля или условиям объекта.

Покупка оборудования без учета мощности электросети

Типичный пример — выбор станции на 22 кВт для объекта, где такой резерв мощности отсутствует. Результатом может стать необходимость дорогостоящей модернизации ввода либо постоянное ограничение мощности зарядки. Поэтому обследование электросети должно предшествовать окончательному выбору модели.

Выбор неподходящего разъема

Нельзя определять тип разъема только по марке автомобиля: одна модель может выпускаться в версиях для разных рынков. Перед заказом станции необходимо проверить техническую документацию конкретного автомобиля и тип его зарядного порта.

Игнорирование будущих потребностей владельца автомобиля

Зарядную инфраструктуру стоит проектировать с учетом возможного развития. Для частного владельца это может быть замена автомобиля на модель, способную принимать большую мощность, а для коммерческого объекта — увеличение количества зарядных мест.

Если расширение вероятно, желательно заранее предусмотреть резерв электрической мощности, возможность прокладки дополнительных кабельных линий и место для нового оборудования. Это позволит избежать более сложной модернизации инфраструктуры в будущем.

Частые вопросы о выборе зарядной станции

Можно ли заряжать электромобиль от обычной розетки?

Многие электромобили комплектуются переносным зарядным устройством, которое позволяет подключить автомобиль к обычной бытовой розетке. Мощность таких устройств может составлять около 3,5 кВт. Однако наличие комплектной зарядки не означает, что любая бытовая розетка подходит для регулярных многочасовых зарядных сессий.

Зарядка электромобиля создает продолжительную высокую нагрузку на электропроводку. При этом владелец не всегда знает сечение и состояние кабеля, качество контактных соединений, допустимую нагрузку конкретной розетки и состояние защитной аппаратуры. При несоответствии электропроводки нагрузке возможны перегрев контактов и другие опасные ситуации.

Поэтому переносное устройство с подключением к бытовой розетке разумнее рассматривать как резервный вариант, например когда стационарная зарядная станция недоступна. Для регулярной домашней зарядки предпочтительнее выделенная линия и стационарная ЭЗС, подключенная с учетом параметров электросети и требований производителя. Такие станции также могут иметь дополнительные функции защиты, контроля зарядки и управления нагрузкой.

Нужно ли согласовывать установку зарядной станции?

Это зависит от объекта и места установки. В частном доме в первую очередь необходимо проверить технические возможности электросети и выполнить корректное подключение.

В многоквартирном доме ситуация сложнее: монтаж затрагивает инфраструктуру здания, электроснабжение и потенциально общее имущество. Конкретный порядок зависит от схемы подключения и условий объекта, поэтому до монтажа необходимо уточнить требования управляющей организации и действующие технические условия.

Для коммерческого объекта установка должна рассматриваться как полноценная электротехническая задача с предварительным расчетом мощности и проектированием подключения.

Заключение

Выбор зарядной станции начинается с характеристик автомобиля и возможностей электросети, а затем учитываются условия установки и предполагаемый сценарий эксплуатации. Для коммерческих проектов особенно важно заранее предусмотреть количество зарядных точек и возможность дальнейшего расширения инфраструктуры.

SMARTWATT предлагает электрозарядные станции переменного тока для бытовых и коммерческих объектов: модели мощностью 7, 11, 22 и 44 кВт, настенные и стоечные исполнения, решения с Type 2 и GB/T и сопутствующие аксессуары.

Подобрать оборудование и найти поставщика можно в разделе «Где купить». Компаниям, работающим с инженерным оборудованием SMARTWATT, также будет полезен раздел «Партнерам».
