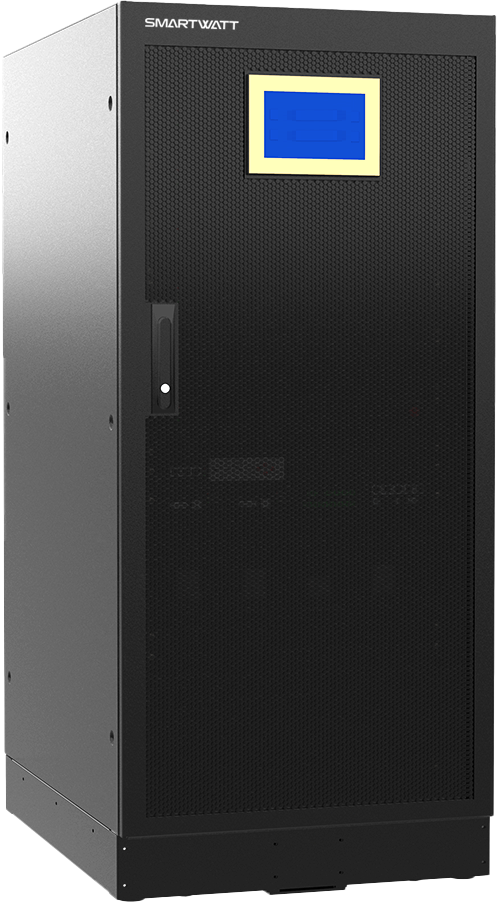

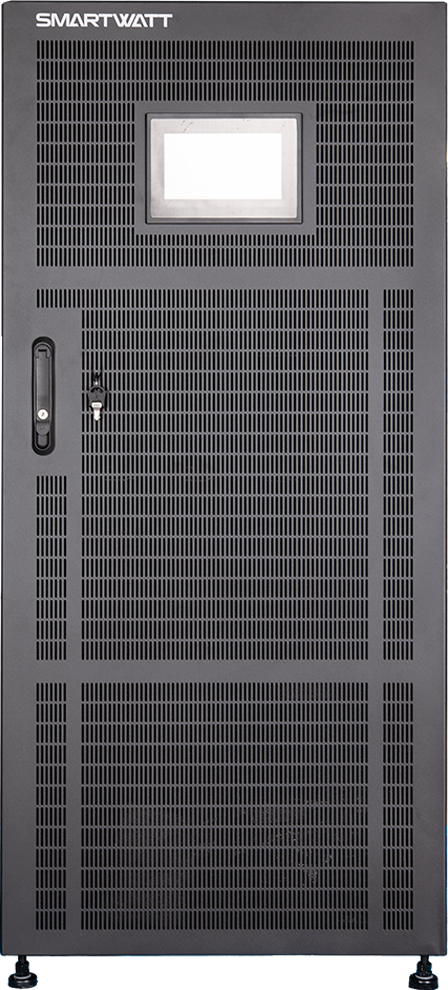

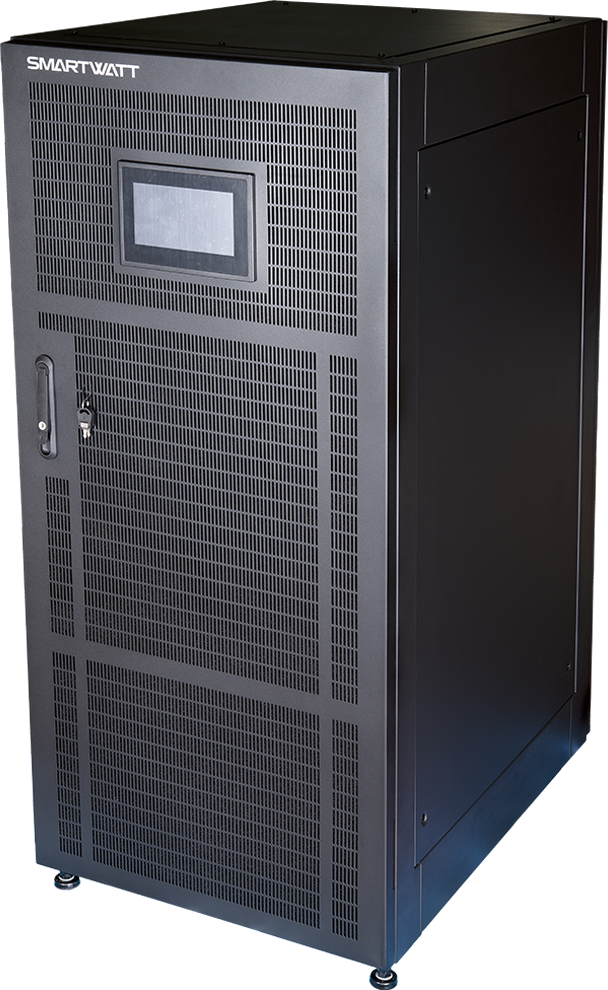

SMARTWATT UPS CPI 33C125A25Y3
Артикул: 3703020830004
Сравнить
Трехфазные модульные ИБП SMARTWATT CPI для промышленного и сетевого оборудования.
Описание
Трехфазные модульные ИБП SMARTWATT CPI для промышленного и сетевого оборудования. Устройства обеспечивают мощность до 1,2 МВт и масштабируются до 4,8 МВт при параллельном подключении. Высокий КПД до 97% снижает эксплуатационные затраты. Устройства поддерживают горячую замену силовых модулей, байпаса и мониторинга без прерывания питания. Энергоэффективность достигается за счет спящего режима для работы с низкими нагрузками. Надежность источников бесперебойного питания SMARTWATT CPI обеспечивается широким диапазоном входного напряжения и системой компенсации вентиляционного охлаждения. Опционально поддерживается подключение до 50 внешних АКБ. Управление и мониторинг доступны через Web, SNMP, Modbus и релейный вход.
Преимущества

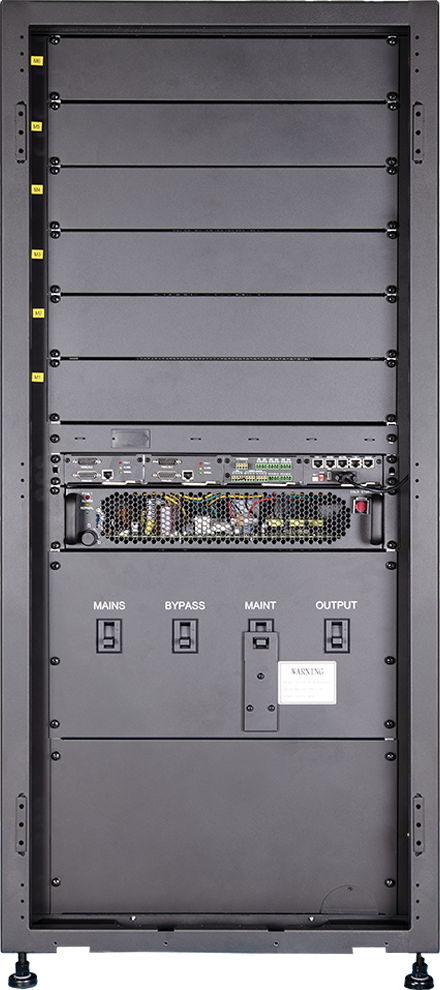

- Горячая замена силовых модулей, модулей байпаса и мониторинга без остановки работы
- Высокий КПД
- Спящий режим для эффективной работы с низкими нагрузками
- Масштабируемость модульных ИБП под любые задачи — до 4,8 МВт
- Широкий диапазон напряжения сети
- Компактные габариты
- Масштабируемость — до 6 ИБП
- Поддержка внешних АКБ от 30 до 50 шт.
- Система компенсации вентиляционного охлаждения
- Интуитивно понятная система управления
- Система мониторинга с подключением через Web, SNMP, Modbus, релейный вход
Технические характеристики
Основные характеристики
Типология
Трехфазные
Технология
Модульные
Серия
SMARTWATT CPI
Гарантийные условия
Стандартная гарантия, лет
2
Температурные условия
Температура эксплуатации от, °С
0
Температура эксплуатации до, °С
40
Температура хранения ОТ, °C
-25
Температура хранения ДО, °C
55
Влажность воздуха
Относительная влажность от, %
0
Относительная влажность до, %
95
Защита и безопасность
Степень защиты
IP20
Входные характеристики
Тип входного подключения
Клеммный терминал
Фаз на входе
3
Система входного питания
3ph+N+PE
Номинальное напряжение, В
380/400/415
Входной сигнал переменного тока, сеть, от, В
138
Входной сигнал переменного тока, сеть, до, В
485
Диапазон частот от, Гц
40
Диапазон частот до, Гц
70
Номинальная частота, Гц
50
Входной коэффициент мощности
0.99
Коэффициент нелинейных искажений THDI на входе, %
3
Выходные характеристики
Тип выходного подключения
Клеммный терминал
Фаз на выходе
3
Система выходного питания
3ph+N+PE
Номинальное выходное напряжение, В
380/400/415
Точность выходного напряжения, %
± 1 %
Выходная частота, Гц
50/60
Выходной коэффициент мощности
1
Коэффициент нелинейных искажений THDu при линейной нагрузке
2
Коэффициент нелинейных искажений THDu при нелинейной нагрузке
4
Крест-фактор
3:1
Мощность
Макс. полная мощность, ВА
125000
Макс. Активная мощность, Вт
125000
Макс. мощность, кВА/кВт
125/125
Мощность силового модуля, кВА/кВт
25/25
КПД устройства в режиме Он-лайн %
95
КПД устройства в режиме ECO, %
99
КПД в режиме от АКБ, %
93
Перегрузочная способность
< 110% - 60 минут; < 125% - 10 минут; < 150% - 1 минута
Батареи
Тип аккумуляторных батарей
Свинцово-кислотные АКБ
Номинальное напряжение АКБ, В
±180/192/204/216/228/240/252/264/276/288/300
Емкость внешних АКБ, Ач
375
Наличие внутренних АКБ
Нет
Наличие внешних АКБ
Да
Количество внешних АКБ от, шт
30
Количество внешних АКБ до, шт
50
Общие батареи для параллельной системы
Да
Макс. ток заряда ИБП, А
37.5
Макс. ток заряда силового модуля, А
7.5
Защита батарей
от перенапряжения; от глубокого разряда; от короткого замыкания
Функции и интерфейсы
Интерфейсы
RS-485; CAN; LBS; EPO; Intelligent slot x2; Блок сухих контактов
Слот для карты мониторинга
SNMP-плата
Индикация
LCD
Дополнительные функции
Холодный пуск; Термокомпенсация; Сервисный байпас; Самотестирование; Русифицированное ПО; Работа с генератором; Журнал событий; Горячая замена силового модуля; Горячая замена платы управления; Горячая замена байпаса
Режим работы
Он-лайн; Резервный (от АКБ); ECO-режим; Режим сна; Байпас
Аварийное отключение (EPO)
Да
Байпас
Система байпасного питания
3ph+N+PE
Номинальное напряжение байпаса, В
380/400/415
Номинальная частота байпаса, Гц
50
Диапазон частот байпаса от, Гц
45
Диапазон частот байпаса до, Гц
65
Характеристики корпуса
Цвет
Черный
Физические характеристики
Вес, кг
158
